Охотничий арбалет: чертежи, характеристики, фото. Как сделать охотничий арбалет своими руками?


Если вы не хотите покупать дорогой арбалет (а цены порой переваливают за $1000), можно сделать арбалет своими руками. Это не так сложно, как кажется на первый взгляд. Конструкция арбалета достаточно проста. Арбалет можно сделать из того, что имеется под рукой, заменяя отсутствующие материалы на схожие. Для стрельбы по мишеням самодельный арбалет вполне подойдет.

Общий вид арбалета, который можно сделать своими руками по чертежам

В конструкции этого арбалета использованы наработки производителей в области оружия. На чертежах представлен арбалет блочной конструкции. При следовании указаниям и соблюдении всех размеров вы сможете сделать качественный и хороший арбалет своими руками даже в домашних условиях

Общая схема самодельного арбалета в сборке:

Для начала желательно внимательно изучить чертежи арбалета и приступать к сборке своими руками. Изготовить арбалет своими руками — задача не из простых. Но тем самым повышается интерес к работе! Ведь самодельный арбалет может принести большую радость и уважение к исполнителю.

Устройство арбалета: ложе, плечи, приклад, спусковой механизм, прицельные устройства, система блоков. Для изготовления ложа применяется натуральное дерево, цельный или клееный брус, преимущественно твердых пород. Точные размеры арбалета можно посмотреть на чертежах. Форму арбалета выбираете сами, руководствуясь удобством и эргономичностью ложа, желаемым имиджем. При выборе необходимо также учитывать сможете ли вы изготовить такую форму правильно.

Вакуумный арбалет

Вакуумный арбалет для выстрела расходует энергию давления атмосферного воздуха. У тетивы вакуумного арбалета отсутствует боковое смещение, а упругий вакуумный элемент никогда не «устает». Без расхода мощности такая модель в заряженном положении может лежать несколько суток.

Использовать вакуумный арбалет можно при температуре от -40 до +70 градусов. Для этого был проведен эксперимент: оружие на какое-то время оставлялось на морозе больше 20 градусов. Затем из него был произведен ряд выстрелов. Подобная температура никаким образом не оказала воздействия на функционирование и мощность оружия. Кроме того, такое оружие не наносит вреда в случае порыва тетивы. А если возникает нештатная ситуация, то для удаления силы натяжения тетивы (разрядки оружия) нужно просто открутить винт, который располагается в заглушке вакуумной камеры.

Технические особенности

При усилии натяжения равном 62 кг и массе снаряда 30 грамм вакуумный арбалет совершает выстрел на расстояние более 300 м. Если снаряды имеют массу 52 г, дальность выстрела составляет более 250 метров. Специальными снарядами, которые имеют массу 55 г, с расстояния 50 метров можно пробить лист стали, толщина которого составляет 2 мм.

Удобство такой модели арбалета заключается в том, что монтаж тетивы можно производить как в домашних, так и в полевых условиях. А во время использования вакуумного арбалета не нужно пользоваться какими-либо дополнительными насосами для откачки газов. Своими руками сделать вакуумный арбалет достаточно сложно, но при наличии необходимых знаний и навыков это возможно.

Чертеж плечей и колоды арбалета:

Применение ложа от стрелкового оружия, позволяет заметно сократить трудозатраты на изготовление арбалета. Главное подобрать подходящий размер. След от ствола, оставшийся в таком ложе, необходимо забить деревянными брусками, прочно посадив их на эпоксидный клей. Приклад и подствольную накладку арбалета так же можно сделать из дерева. Приклад будет крепиться к направляющей и служить основой для спускового механизма.

Как сделать наконечники разных видов

Наконечники бывают безопасными и боевыми. Если первый вид подойдет для игр с детскими луками, то второй может нанести серьезный вред. Поэтому стрелять из лука лучше в местах, где поблизости нет людей или животных. Давать такое приспособление детям не рекомендуется.

Соорудить наконечник можно из гвоздя, спички, камня или кусочка кости. Перья здесь выступают в качестве стабилизатора и встречаются на всех стрелах, независимо от назначения.


Как сделать стрелы: наконечники из кости

Для создания безопасного наконечника необходимо:

  1. Примотать к краю стрелы изоленту так, чтобы 3 мм выступало.
  2. Сверху закрепить небольшую монетку.
  3. Отрезать два куска ленты, сделать крест.
  4. Центр креста наложить на монетку, а концы плотно прикрепить к стреле.
  5. Обмотать наконечник небольшим куском полотна.
  6. Зафиксировать концы изолентой.
  7. Добавить на обратную сторону оперение с помощью пероклейки или тонкой эластичной нити.

Для создания боевого наконечника потребуется острый камешек или крупная часть кости животного. Также можно взять небольшой кусок металла, по эскизу вырезать двойной треугольник. Камень можно прикрепить, проделав внутри паз и скорректировав форму. Далее камень крепится через паз, который промазывается суперклеем. Для надежности наконечник приматывается к основанию снаряда при помощи бечевки.

Если наконечник вырезался из металла, достаточно обогнуть крепление вокруг основания, зажав плоскогубцами. Можно придать дополнительную фиксацию при помощи клея или изоленты, обматывая ее возле стрелы.


Как сделать стрелы: перья

В дополнение стоит изготовить колчан для оружия, чтобы почувствовать себя настоящим воином или охотником.

К слову, не обязательно использовать натуральные перья, их легко изготовить из плотной бумаги или тонких алюминиевых полосок. Но такой стрелой будет легко покалечить человека или животное.

Не нужно тратиться и покупать настоящий дорогой лук или арбалет. В природе и в обиходе есть все для создания хорошего оружия не только для детских забав, но и для настоящей охоты на мелкую дичь. Это могут быть деревянные прутья, бечевка, камни, эластичные веревки, металлические пластины, перья.

Главное, придерживаться пропорций и основных рекомендаций по изготовлению. А необходимые детали можно всегда докупить в магазине или заказать в специальных мастерских.

Главное фото: hobiz.ru

Чертеж приклада:

Предлагаемый к сборке своими руками, арбалет имеет блочную конструкцию. Это позволяет компенсировать нагрузку при взводе тетивы и сохранить мощность. Блочные арбалеты наиболее популярны среди охотников, т.к. можно носить арбалет во взведенном состоянии достаточно долго. Такую конструкцию активно использует компания Horton при производстве своих арбалетов.

Делаем пружинный арбалет


Продолжим тематику оружейных самоделок. В этой статье представлен обзор видеоролика по изготовлению компактного, но достаточно мощного пружинного арбалета. Отметим сразу, что мы не приветствуем изготовление и дальнейшее использование подобных самоделок в противозаконных целях. Все материалы приводятся исключительно в ознакомительных целях.
Начать советуем с просмотра авторского видеоролика

[media=https://youtube.com/watch?v=CdTPVeDcO04]

Нам понадобится: — длинная деревянная планка; — мебельные уголки; — деревянная планка толщиной 1.5 см и шириной 4.5 см; — 2 планки по 14 см в длину; — металлическая трубка; — ролики; — пружины;


На одном конце длинной деревянной планки, которая будет служить основой будущего арбалета, крепим два мебельных уголка.


Далее берем короткую деревянную планку толщиной 1.5 и шириной 4.5 см, проделываем по краям отверстия и крепим на основе на отметке 10 см от края.


Следующим делом берем две 14-сантиметровые планки и проделываем отверстия, закрепив стальные проволоки для пружин. Эти планки станут плечами арбалета.


Также проделываем отверстия у краев пластин, чтобы закрепить плечи арбалета.

Чтобы уменьшить трение в движущихся частях конструкции, автор идеи советует вырезать небольшую втулку из металлической трубки по диаметру болтов.


Вырезанную втулку нужно продеть в крайние отверстия 14-сантиметровых планок.


На других концах тех же планок проделываем еще по одному отверстию для роликов.


Устанавливаем и фиксируем в проделанных отверстиях ролики, которые можно приобрести на авторынке и которые мы многократно использовали в аналогичных самоделках.


Теперь нужно закрепить плечи на основе арбалета.

Далее берем короткие но максимально мощные пружины и закрепляем их одним концом к проволокам на плечах, а вторым – к стальным уголкам. Автор утверждает, что такие пружины также можно приобрести на автомобильном рынке.


Далее берем еще один отрезок планки и по краям закрепим два ролика.


Устанавливаем эту конструкцию на основе арбалета.


Берем еще одну длинную планку и крепим между плечами на основе. Эта планка будет направляющей.

При желании можно добавить еще два уголка для упора ног.


Можно приступить к спусковому механизму. Для этого одеваем тетиву и тянем до упора, делая отметку на конечной точке.


На планках делаем вырез по отметке.


Как можно сделать спусковой механизм, вы можете узнать из прошлых статей по изготовлению оружия.

Далее вырезаем две тонкий полоски из органического стекла или фанеры и фиксируем их на верхней планке, которую прикрепили в качестве направляющей.


Остается прикрепить на арбалете рукоять, держатель для стел, который можно сделать из куска стальной пластинки.


При желании можно закрепить на арбалете оптический прицел.


Наконец, натягиваем тетиву и можно смело организовывать соревнования по стрельбе из арбалета.


В конце отметим, что несмотря на компактные размеры арбалета, он стреляет достаточно мощно, поражая цель с большого расстояния.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Чертеж деталей блочного узла:

Обратите особое внимание на обработку направляющих стрелы и тетивы. Четкость их отделки очень сильно влияет на точность стрельбы. Линии направляющих должны быть безукоризненно прямы и гладки. Оптимальным выбором будет шлифовка на фрезерном станке и последующая обработка наждачной бумагой с мелким зерном. Далее следует полировка направляющих. Посмотреть размеры паза направляющей для стрелы можно на чертежах. Крестовина, с прикрепленными к ней плечами, устанавливается с торцевого конца ложа. Обычно ее делают из алюминиевой болванки. Дерево тоже может служить подходящим материалом.

Как сделать обмотку тетивы на арбалете — правильная обмотка тетивы арбалета

Перед тем как сделать обмотку тетивы на арбалете, определитесь с обмоточной нитью. Это может быть крученая шелковая нить, капроновая или даже хлопчатобумажная нить. Предохранительная обмотка должна быть плотной.

Сначала делаются обмотки для крепления. Разделите нити пополам и обмотайте около 8-10 см каждой части нитей параллельно. Так крепления будут расположены на одинаковом расстоянии от центра тетивы.

Прикрепите один конец обмоточной нити к базе и протяните ее вдоль базовых нитей на расстояние обмотки. Затем начните плотно и равномерно, оборот к обороту, обматывать базу по направлению к прикрепленному концу обмоточной нити. Закрепить конец обмотки можно, сделав несколько оборотов вокруг базы с вложенным пальцем. Потом просто протяните край нити через полученные кольца и затяните. Края обрежьте и зафиксируйте зажигалкой.

После того как обмотка креплений завершена, нужно переместить обмотанные части к гвоздям и начинать делать центральную обмотку. Для того, чтоб тетива получилась прочнее, снимите ее с одного гвоздя и закрутите нити вокруг своей оси. После этого обмотайте все нити тетивы описанным выше способом с одного край до другого.

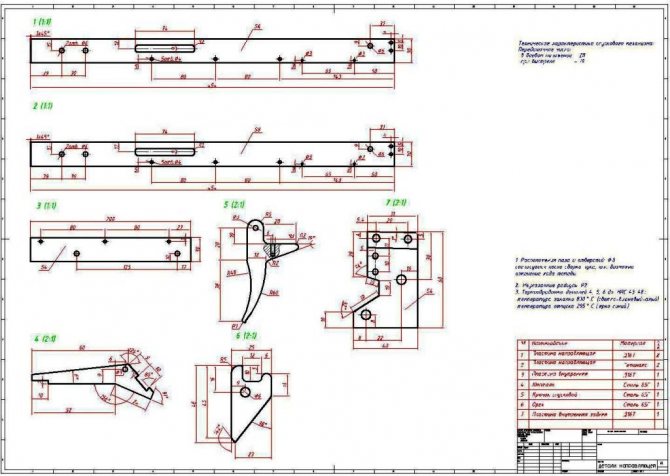

Чертеж направляющей и спускового механизма арбалета:

Прицел арбалета должен состоять из целика и мушки. Так же, на арбалет можно установить оптический прицел, предусмотрев крепление для прицельной планки. Вертикальные поправки выполняются целиком, укрепленным на крышке спускового механизма, а горизонтальные — мушкой, укрепленной на кронштейне упругого элемента.

Вариантов конструкций прицелов и прицельных приспособлений для арбалета может быть много, в зависимости от возможности изготовления, наличия готовых прицелов от обычного оружия (пневматические винтовки) и т.п.

Следует иметь в виду, что траектория полета cтрелы арбалета (арбалетного болта) доcтаточно выcока, поэтому целик должен быть уcтановлен значительно выше мушки. Угол превышения прицельной линии завиcит от веcа cтрелы, cилы натяжения тетивы, диcтанции cтрельбы и т.д. В нашем арбалете на диcтанции 50 м он cоcтавляет примерно 6°.

Удобными являются конcтрукции целика, которые допуcкают его cъем или cкладывание при транcпортировке. Так же будет удобно, если целик можно подстраивать вручную, поднимая или опуская планку. Тем самым вы сможете пристреливать арбалет под разные условия (расстояние до цели, вес стрелы).

Арбалет, изготовление которого своими руками описано выше, раccчитан для cтрельбы болтами диаметром 8 мм и длиной 450-470 мм. Их можно легко сделать самому из дюралюминиевой трубки c толщиной cтенки 0,5 мм. Спереди на болт крепится наконечник и внутренник, сзади — оперение, так, как это делают для cтрельбы из лука. Следует иметь в виду, что хвоcтовик болта для арбалета, в отличие от cтрелы для лука, не должен иметь выреза для тетивы, он должен быть плоским. Его можно выточить из дерева в виде пробки и вcтавить в торец трубки, предварительно смазав клеем.

Выбор и подготовка материала

Прежде чем перейти к инструкции, как сделать арбалет из дерева, подготовьте заранее материалы. Осмотрите окрестности и постарайтесь припомнить, какие из необходимых пород деревьев произрастают в округе (рисунок 4).

Повторимся, что в домашних условиях арбалет из древесины можно изготовить из следующих пород: береста, акация, дуб, ясень, тис, орешник, бобовник или акация. Чаще всего перечисленные породы встречаются в местных лесах и лесопосадках. При наличии ближайшего хвойного пролеска, рекомендуем искать ельники, сосны. Особенное внимание следует обратить на кленовые рощи. Найдя центрального папу-клёна, поищите распрямленные молодые деревца и подберите одно толщиной от 5 до 15 см. Радиус поиска вокруг основного дерева ‒ от 40 до 50 метров.

Учите фактор топора, а еще лучше ‒ коэффициент бензопилы. Постарайтесь не изводить лесной массив слишком сильно. Вырезав себе полено, не спешите высекать из него самострел. Вначале его нужно будет просушить и уже после этого обрабатывать. Срок на сушку в теплом, сухом помещении ‒ от двух недель до двух месяцев. Замажьте все щели, поры и другие неровности масляной краской и закиньте на антресоль.


Рисунок 4. Оружие можно изготовить из дерева и металла

В случае невозможности получить древесину напрямик из лесу ‒ закажите брусок интересующей вас породы через интернет. Переменным преимуществом станет экономия времени на обработку древесины, у операторов зачастую можно уточнить сухость брусьев и способ их обработки. Но это сводит на нет всю романтику путешествий и поиска нужной коряги.

Работа над плечами займет столько же времени, что и создание ложа. Оба процесса требуют наличия базовых инструментов по дереву ‒ рубанка, ножа, топора, напильников. Ложе можно украсить резными узорами или подогнать формами под собственную руку, тут уже как угодно. Ограничений на использование материалов нет, оба компонента можно выполнить из одной и той же породы. Рекомендуется покрывать брус специальными растворами во избежание коррозии и гниения, а также древесным лаком. Заготовку плеч следует также обработать защитными растворами, но не лакировать.

Следующий пункт ‒ из чего сделать тетиву для арбалета:

  1. Изготовить с нуля тетиву можно и из дакронового или кевларового волокон, но для этого нужно будет самому вязать веревку (рисунок 5).
  2. Из готовых моделей внимание следует обратить на прочные разновидности веревок: кордовая, полипропиленовая, нейлоновая, пеньковая, волосяная. К влаге из них уязвимы только последние две.
  3. Золотое правило ‒ ориентируйтесь на способность к растяжению: она должна быть минимальна.
  4. Края веревки, крепящиеся на плечах, следует обработать специальным образом, но не завязывать. Для этого шнур оборачивают вокруг заготовки для получения формы, затем конец прикладывают к основе и туго обматывают меньшей по диаметру нитью.
  5. Рекомендуемый отступ ‒ 5 см. Попутно, каждый слой обмотки покрывается сверхпрочным клеем (анаэробный, эпоксидная смола, термоклей), а под конец вся конструкция плотно обматывается кусочком войлока. Любые узлы перетирают веревку, ухудшая её качества и повышая шанс разрыва при нагрузках.

Завершающий этап перед пострелушками ‒ сделать стрелы для арбалета, или как их еще называют ‒ болты. Изготовление расходников требует заготовок из цельного дерева или ровных веток. При наличии оборудования для обработки дерева ‒ высекайте болты из брусьев по несколько штук. Также их можно распечатать на 3D принтере, но жить долго такие снаряды не будут. Заимейте два комплекта болтов ‒ с мягкими навершиями и без.


Рисунок 5. Тетива должна быть прочной, но достаточно упругой

Первые отлично подойдут для реконструкторских и ролевых сражений, наконечник заостренного типа следует использовать только для охоты. Острие для охоты изготавливается из проволоки, жести или же алюминия. Сохраняйте легкость! Для оперения потребуются отдельные заготовки из дерева, пластика.

Инструменты

Первым делом необходимо подготовить станок для намотки тетивы. Для этого достаточно вбить в доску 2 гвоздя. Их надо расположить друг от друга на расстоянии, которое равно длине тетивы + 1 см. Также роль станка может выполнять табуретка, которую нужно просто перевернуть ножками вверх. Но эти варианты нельзя назвать самыми удачными.

Чтобы наматывать тетиву было удобно, лучше просверлить в доске подходящей длины два отверстия и вставить в них деревянные палочки – шканты. Они гораздо толще гвоздей, и материал не будет скользить по ним, поэтому намотка тетивы при их использовании потребует минимальных усилий. Также для ее изготовления пригодится катушка небольшого диаметра, на которую можно намотать нить, воск, клей для резины и ПВА.
