Способы определения расстояний на местности

Очень часто требуется определять расстояния до различных предметов на местности. Наиболее точно и быстро расстояния определяются посредством специальных приборов (дальномеров) и дальномерных шкал биноклей, стереотруб, прицелов. Но из-за отсутствия приборов нередко расстояния определяют с помощью подручных средств и на глаз.

К числу распространенных способов определения дальности (расстояний) до объектов на местности относятся следующие: по угловым размерам объекта; по линейным размерам объектов; глазомерный; по видимости (различимости) объектов; по звуку и др..

Рис. 8. Определение расстояний по угловым размерам объекта (предмета)

Рис. 8. Определение расстояний по угловым размерам объекта (предмета)

Определение расстояний по угловым размерам предметов (рис. 8) основано на зависимости между угловыми и линейными величинами. Угловые размеры предметов измеряют в тысячных с помощью бинокля, приборов наблюдения и прицеливания, линейки и т.д.

Некоторые угловые величины (в тысячных долях дистанции) приведены в таблице 2.

Таблица 2

Наименование предметов Размер в тысячных
Толщина большого пальца руки 40
Толщина указательного пальца 33
Толщина среднего пальца 35
Толщина мизинца 25
Патрон по ширине дульца гильзы (7,62 мм) 12
Гильза 7,62 мм по ширине корпуса 18
Карандаш простой 10-11
Спичечная коробка по длине 60
Спичечная коробка по ширине 50
Спичечная коробка по высоте 30
Толщина спички 2

Расстояние до предметов в метрах определяют по формуле: , где В — высота (ширина) предмета в метрах; У — угловая величина предмета в тысячных.

Например (см. рис. 8): 1) угловой размер наблюдаемого в бинокль ориентира (телеграфный столб с подпоркой), высота которого 6 м, равен малому делению сетки бинокля (0-05). Следовательно, расстояние до ориентира будет равно: .

2) угол в тысячных, измеренный линейкой, расположенной на расстоянии 50 см от глаза, (1 мм равен 0-02) между двумя телеграфными столбами 0-32 (телеграфные столбы находятся друг от друга на расстоянии 50 м). Следовательно, расстояние до ориентира будет равно: .

3) высота дерева в тысячных, измеренная линейкой 0-21 (истинная высота дерева 6 м). Следовательно, расстояние до ориентира будет равно: .

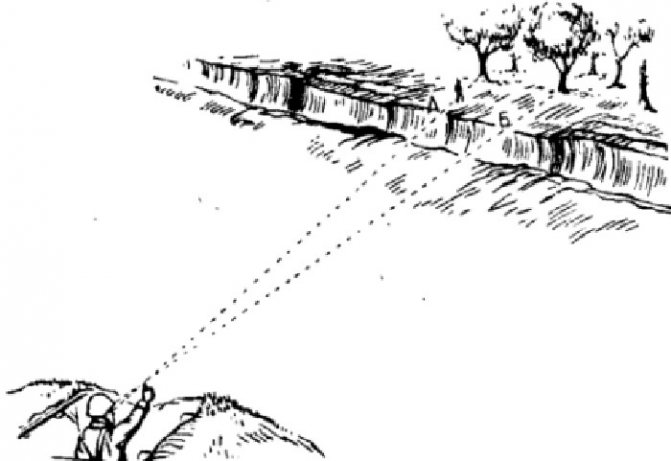

Определение расстояний по линейным размерам предметов заключается в следующем (рис. 9). С помощью линейки, расположенной на расстоянии 50 см от глаза, измеряют в миллиметрах высоту (ширину) наблюдаемого предмета. Затем действительную высоту (ширину) предмета в сантиметрах делят на измеренную по линейке в миллиметрах, результат умножают на постоянное число 5 и получают искомую высоту предмета в метрах.

Рис. 9. Определение расстояний по линейным размерам объекта (предмета)

Например, расстояние между телеграфными столбами равное 50 м (рис.8) закрывается на линейке отрезок 10 мм. Следовательно, расстояние до телеграфной линии равно:

Точность определения расстояний по угловым и линейным величинам составляет 5-10% длины измеряемого расстояния. Для определения расстояний по угловым и линейным размерам предметов рекомендуется запомнить величины (ширину, высоту, длину) некоторых из них, приведенные в табл. 3.

Таблица 3

Предмет Размеры, м
Высота Длина Ширина
Средний танк 2-2,5 6-7 3-3 5
Бронетранспортер 2 5-6 2-2,4
Мотоцикл с коляской 1 2 1,2
Грузовой автомобиль 2-2,5 5-6 2-3,5
Легковой автомобиль 1,6 4 1,5
Пассажирский вагон четырехосный 4 20 3
Железнодорожная цистерна четырехосная 3 9 2,8
Деревянный столб линии связи 5-7
Человек среднего роста 1,7

Определение расстояний глазомерным способом

Глазомерный — это самый простой и быстрый способ. Главное в нем — тренированность зрительной памяти и умение мысленно откладывать на местности хорошо представляемую постоянную меру (50, 100, 200, 500 метров). Закрепив в памяти эти эталоны, нетрудно сравнивать с ними и оценивать расстояния на местности.

При измерении расстояния путем последовательного мысленного откладывания хорошо изученной постоянной меры надо помнить, что местность и местные предметы кажутся уменьшенными в соответствии с их удалением, то есть при удалении в два раза и предмет будет казаться в два раза меньше. Поэтому при измерении расстояний мысленно откладываемые отрезки (меры местности) будут уменьшаться соответственно удалению.

При этом необходимо учитывать следующее: — чем ближе расстояние, тем яснее и резче нам кажется видимый предмет; — чем ближе предмет, тем он кажется больше; — более крупные предметы кажутся ближе мелких предметов, находящихся на том же расстоянии; — предмет более яркой окраски кажется ближе, чем предмет темного цвета; — ярко освещенные предметы кажутся ближе слабо освещенных, находящихся на том же расстоянии; — во время тумана, дождя, в сумерки, пасмурные дни, при насыщенности воздуха пылью наблюдаемые предметы кажутся дальше, чем в ясные и солнечные дни; — чем резче разница в окраске предмета и фона, на котором он виден, тем более уменьшенными кажутся расстояния; так, например, зимой снежное поле как бы приближает находящиеся на нем более темные предметы; — предметы на ровной местности кажутся ближе, чем на холмистой, особенно сокращенными кажутся расстояния, определяемые через обширные водные пространства; — складки местности (долины рек, впадины, овраги), невидимые или не полностью видимые наблюдателем, скрадывают расстояние; — при наблюдении лежа предметы кажутся ближе, чем при наблюдении стоя; — при наблюдении снизу вверх — от подошвы горы к вершине, предметы кажутся ближе, а при наблюдении сверху вниз — дальше; — когда солнце находится позади военнослужащего, расстояние скрадывается; светит в глаза — кажется большим, чем в действительности; — чем меньше предметов на рассматриваемом участке (при наблюдении через водное пространство, ровный луг, степь, пашню), тем расстояния кажутся меньше.

Точность глазомера зависит от натренированности военнослужащего. Для расстояния 1000 м обычная ошибка колеблется в пределах 10-20%.

Определение расстояний по видимости (различимости) объектов

Невооруженным глазом можно приблизительно определить расстояние до целей (предметов) по степени их видимости. Военнослужащий с нормальной остротой зрения может увидеть и различить некоторые предметы со следующих предельных расстояний, указанных в таблице 4.

Надо иметь в виду, что в таблице указаны предельные расстояния, с которых начинают быть видны те или иные предметы. Например, если военнослужащий увидел трубу на крыше дома, то это означает, что до дома не более 3 км, а не ровно 3 км. Пользоваться данной таблицей как справочной не рекомендуется. Каждый военнослужащий должен индивидуально для себя уточнить эти данные.

Таблица 4

Объекты и признаки Расстояния, с которых они становятся видимы (различимы)
Отдельный небольшой дом, изба 5 км
Труба на крыше 3 км
Самолет на земле танк на месте 1 2 км
Стволы деревьев, километровые столбы и столбы линии связи 1,0 км
Движение ног и рук бегущего или идущего человека 700 м
Станковый пулемет, миномет, противотанковая пушка, колья проволочных заграждений 500 м
Ручной пулемет, винтовка, цвет и части одежды на человеке, овал его лица 250 — 300 м
Черепица на крышах, листья деревьев, проволока на кольях 200 м
Пуговицы и пряжки, подробности вооружения солдата 100 м
Черты лица человека, кисти рук, детали стрелкового оружия 100 м

Ориентирование по звукам

Ночью и в туман, когда наблюдение ограничено или вообще невозможно (а на сильно пересеченной местности и в лесу, как ночью, так и днем) на помощь зрению приходит слух.

Военнослужащие обязательно должны учиться определять характер звуков (то есть что они означают), расстояние до источников звуков и направление, откуда они исходят. Если слышны различные звуки, военнослужащий должен уметь отличать их один от другого. Развитие такой способности достигается длительной тренировкой (таким же образом профессиональный музыкант различает голоса инструментов в оркестре).

Почти все звуки, означающие опасность, производятся человеком. Поэтому если военнослужащий слышит даже самый слабый подозрительный шум, он должен замереть на месте и слушать. Если противник начнет двигаться первым, выдав тем самым свое месторасположение, то он первым и будет обнаружен.

В тихую летнюю ночь даже обычный человеческий голос на открытом пространстве слышно далеко, иногда на полкилометра. В морозную осеннюю или зимнюю ночь всевозможные звуки и шумы слышны очень далеко. Это касается и речи, и шагов, и звяканья посуды либо оружия. В туманную погоду звуки тоже слышны далеко, но их направление определить трудно. По поверхности спокойной воды и в лесу, когда нет ветра, звуки разносятся на очень большое расстояние. А вот дождь сильно глушит звуки. Ветер, дующий в сторону военнослужащего, приближает звуки, а от него — удаляет. Он также относит звук в сторону, создавая искаженное представление о местонахождении его источника. Горы, леса, здания, овраги, ущелья и глубокие лощины изменяют направление звука, создавая эхо. Порождают эхо и водные пространства, способствуя его распространению на большие дальности.

Звук меняется, когда источник его передвигается по мягкой, мокрой или жесткой почве, по улице, по проселочной или полевой дороге, по мостовой или покрытой листьями почве. Необходимо учитывать, что сухая земля лучше передает звуки, чем воздух. Ночью звуки особенно хорошо передаются через землю. Потому часто прислушиваются, приложив ухо к земле или к стволам деревьев. Средняя дальность слышимости различных звуков днем на ровной местности, км (летом), приведена в таблице 5.

Таблица 5

Характер звука Дальность слышимости, м
Треск сломанной ветки До 80
Шаги идущего по дороге человека 40-100
Удар весел по воде До 1000
Удар топора, звон поперечной пилы 300-400
Отрывка окопов лопатами в твердом грунте 500-1000
Негромкий разговор 200-300
Громкий крик 1000-1500
Стук металлических частей снаряжения До 300
Заряжание стрелкового оружия До 500
Двигатель танка, работающий на месте До 1000
Движение войск в пешем порядке:
— по грунтовой дороге До 300
— по шоссе До 600
Движение автомобиля:
— по грунтовой дороге До 500
— по шоссе До 1000
Движение танка:
— по грунтовой дороге До 1200
— по шоссе 3000-4000
Выстрел:
— из винтовки 2000-3000
— из орудия 5000 и более
Орудийная стрельба До 15000

Для прослушивания звуков лежа необходимо лечь на живот и слушает лежа, стараясь определить направление звуков. Это легче сделать, повернув одно ухо в ту сторону, откуда доносится подозрительный шум. Для улучшения слышимости рекомендуется при этом приложить к ушной раковине согнутые ладони, котелок, отрезок трубы.

Для лучшего прослушивания звуков можно приложить ухо к положенной на землю сухой доске, которая выполняет роль собирателя звука, или к сухому бревну, вкопанному в землю.

Определение расстояний по спидометру. Расстояние, пройденное машиной, определяется как разность показаний спидометра в начале и конце пути. При движении по дорогам с твердым покрытием оно будет на 3-5%, а по вязкому грунту на 8-12% больше действительного расстояния. Такие погрешности в определении расстояний по спидометру возникают от пробуксовки колес (проскальзывания гусениц), износа протекторов покрышек и изменения давления в шинах. Если необходимо определить пройденное машиной расстояние возможно точнее, надо в показания спидометра внести поправку. Такая необходимость возникает, например, пря движении по азимуту или при ориентировании с использованием навигационных приборов.

Величина поправки определяется перед маршем. Для этого выбирается участок дороги, который по характеру рельефа и почвенного покрова подобен предстоящему маршруту. Этот участок проезжают с маршевой скоростью в прямом и обратном направлениях, снимая показания спидометра в начале и конце участка. По полученным данным определяют среднее значение протяженности контрольного участка и вычитают из него величину этого же участка, определенную по карте или на местности лентой (рулеткой). Разделив полученный результат на длину участка, измеренного по карте (на местности), и умножив на 100, получают коэффициент поправки.

Например, если среднее значение контрольного участка равно 4,2 км, а измеренное по карте 3,8 км, то коэффициент поправки равен:

Таким образом, если длина маршрута, измеренного по карте, составляет 50 км, то на спидометре будет отсчет 55 км, т. е. на 10% больше. Разница в 5 км и есть величина поправки. В некоторых случаях она может быть отрицательной.

Измерение расстояний шагами. Этот способ применяется обычно при движении по азимуту, составлении схем местности, нанесении на карту (схему) отдельных объектов и ориентиров и в других случаях. Счет шагов ведется, как правило, парами. При измерении расстоянии большой протяженности шаги более удобно считать тройками попеременно под левую и правую ногу. После каждой сотни пар или троек шагов делается отметка каким-нибудь способом и отсчет начинается снова.

При переводе измеренного расстояния шагами в метры число пар или троек шагов умножают на длину одной пары или тройки шагов.

Например, между точками поворота на маршруте пройдено 254 пары шагов. Длина одной пары шагов равна 1,6 м. Тогда

Обычно шаг человека среднего роста равен 0,7-0,8 м. Длину своего шага достаточно точно можно определить по формуле: , где Д-длина одного шага в метрах; Р — рост человека в метрах.

Например, если рост человека 1,72 м, то длина его шага будет равна:

Более точно длина шага определяется промером какого-нибудь ровного линейного участка местности, например дороги, протяженностью 200-300 м, который заранее измеряется мерной лентой (рулеткой, дальномером и т. п.).

При приближенном измерении расстояний длину пары шагов принимают равной 1,5 м.

Средняя ошибка измерения расстояний шагами в зависимости от условий движения составляет около 2-5% пройденного расстояния.

Определение расстоянии по времени и скорости движения. Этот способ применяется для приближенного определения величины пройденного расстояния, для чего среднюю скорость умножают на время движения. Средняя скорость пешехода около 5, а при движении на лыжах 8-10 км/ч.

Например, если разведывательный дозор двигался на лыжах 3 ч, то он прошел около 30 км.

Определение расстояний по соотношению скоростей звука и света. Звук распространяется в воздухе со скоростью 330 м/с, т. е. округленно 1 км за 3 с, а свет — практически мгновенно (300000 км/ч). Таким образом, расстояние в километрах до места вспышки выстрела (взрыва) равно числу секунд, прошедших от момента вспышки до момента, когда был услышан звук выстрела (взрыва), деленному на 3.

Например, наблюдатель услышал звук взрыва через 11с после вспышки. Расстояние до места вспышки будет равно:

Определение расстояний геометрическими построениями на местности. Этот способ может применяться при определении ширины труднопроходимых или непроходимых участков местности и препятствий (рек, озер, затопленных зон и т. п.). На рис.10 показано определение ширины реки построением на местности равнобедренного треугольника.

Так как в таком треугольнике катеты равны, то ширина реки АВ равна длине катета АС.

Точка А выбирается на местности так, чтобы с нее был виден местный предмет (точка В) на противоположном берегу, а также вдоль берега реки можно было измерить расстояние, равное ее ширине.

Положение точки С находят методом приближения, измеряя угол АСВ компасом до тех пор, пока его значение не станет равным 45°.

Другой вариант этого способа показан на рис. 10, б.

Точка С выбирается так, чтобы угол АСВ был равен 60°.

Известно, что тангенс угла 60° равен 1/2, следовательно, ширина реки равна удвоенному значению расстояния АС.

Рис.10. Определение расстояний геометрическими построениями на местности

Рис.10. Определение расстояний геометрическими построениями на местности.

Как в первом, так и во втором случае угол при точке А должен быть равен 90°.

Ориентирование по свету весьма удобно для выдерживания направления или для определения положения объекта на местности. Двигаться ночью на источник света наиболее надежно. Расстояния, на которых обнаруживаются источники света невооруженным глазом ночью, приведены в таблице 6.

Таблица 6

Источник света Дальность обнаружения, км
Огонь папиросы 0,5-0,8
Горящая спичка До 1,5
Свет карманного фонаря 1,5-2
Вспышки выстрелов из стрелкового оружия из отдельных орудий 1,5-2 до 4-5
Свет фар автомобиля и танка до4-8
Костер до 6-8
Мигающий огонь 1,5

Целеуказание

Целеуказание – это умение быстро и правильно указывать цели, ориентиры и другие объекты на местности. Целеуказание имеет важное практическое значение для управления подразделением и огнем в бою. Целеуказание может производиться как непосредственно на местности, так и по карте или аэроснимку.

При целеуказании соблюдаются следующие основные требования: местоположение целей указывать быстро, кратко, ясно и точно; цели указывать в строго установленном порядке, пользуясь принятыми единицами измерения; передающий и принимающий должны иметь общие ориентиры и твердо знать их расположение, иметь единое кодирование местности.

Целеуказание на местности осуществляется от ориентира или по азимуту и дальности до цели, а также наведением оружия в цель.

Целеуказание от ориентира — наиболее распространенный способ. Вначале называют ближайший к цели ориентир, затем угол между направлением на ориентир и направлением на цель в тысячных и удаление цели от ориентира в метрах. Например: «Ориентир два, вправо сорок пять, дальше сто, у отдельного дерева — наблюдатель».

Если передающий и принимающий цель имеют приборы наблюдения, то вместо удаления цели от ориентира может указываться вертикальный угол между ориентиром и целью в тысячных. Например: «Ориентир четыре, влево тридцать, ниже десять — боевая машина в окопе».

В некоторых случаях, особенно при выдаче целеуказания по малозаметным целям, используются местные предметы, находящиеся вблизи цели. Например: «Ориентир два, вправо тридцать — отдельное дерево, дальше двести — развалины, влево двадцать, под кустом — пулемет».

Целеуказание по азимуту и дальности до цели

Азимут направления на появившуюся цель определяют с помощью компаса в градусах, а дальность до нее в метрах с помощью бинокля (прибора наблюдения) или глазомерно. Получив эти данные, передают их, например: «Тридцать два, семьсот — боевая машина».

Целеуказание наведением оружия в цель

О замеченных на поле боя целях необходимо немедленно доложить командиру и правильно указать их расположение. Цель указывается устным докладом или трассирующими пулями.

Доклад должен быть кратким, ясным и точным, например: «Прямо — широкий куст, слева — пулемет». «Ориентир второй, вправо два пальца, под кустом — наблюдатель». При целеуказании трассирующими пулями произвести в направлении цели одну-две короткие очереди.
